Organizacija modelov v CAD okolju

Pri načrtovanju v programu FreeCAD je priporočljivo, da vsak sestavni del modeliramo v svoji datoteki oz., če je teh malo so lahko organizirani v isti datoteki (kot na primer pri sestvu gredi z ležaji). To omogoča boljšo preglednost, ponovno uporabo in enostavnejše spremembe. Sestav kot celota naj bo prav tako shranjen v ločeni datoteki, kjer združujemo posamezne komponente.

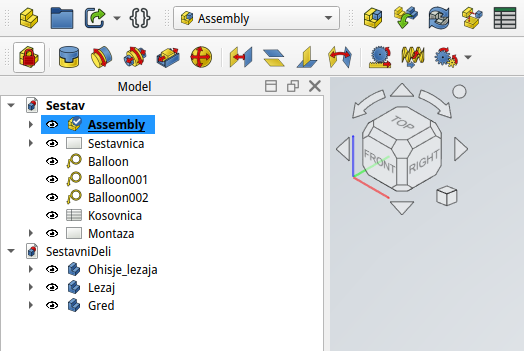

{#fig:Sestav_ureditev_sestavnih_delov width=12cm}

Takšna organizacija omogoča učinkovito delo, saj lahko sprememba posameznega dela samodejno vpliva na celoten sestav.

V FreeCAD okolju lahko sestavne dele organiziramo na dva osnovna načina: kot posamezna telesa (Body) ali kot objekti tipa Part. Objekt Body predstavlja posamezen kos, ki je modeliran znotraj Part Design okolja. Objekt Part pa omogoča združevanje več teles ali drugih objektov v logično celoto. Pri kompleksnejših izdelkih je smiselno uporabiti podsestave. To pomeni, da več sestavnih delov najprej združimo v manjšo funkcionalno enoto, ki jo nato vključimo v končni sestav, kot na primer na [@fig:Sestav_ureditev_sestavnih_delov].

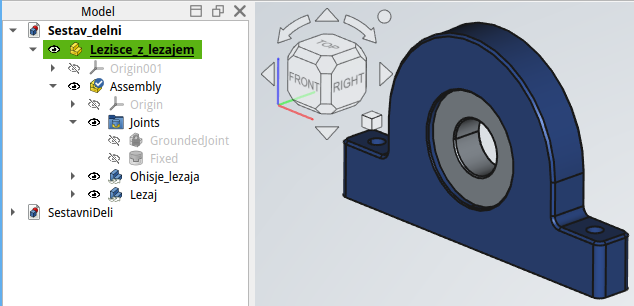

{#fig:Sestav_delni_lezisce_in_lezaj width=12cm}

Tak pristop izboljša preglednost modela, omogoča modularno načrtovanje in poenostavi upravljanje večjih projektov.

Proces sestavljanja

Proces sestavljanja v CAD okolju sledi logičnemu zaporedju:

1. priprava posameznih modelov,
2. uvoz komponent v sestav,
3. določitev osnovnega (fiksnega) dela,
4. postopno dodajanje ostalih delov,
5. definiranje medsebojnih vezi (poravnava osi, naleganje površin),
6. preverjanje pravilnosti sestava.

Slika 9: Postopek sestavljanja – zaporedno dodajanje komponent in definiranje vezi.

Pri našem primeru najprej fiksiramo eno ležišče, nato vanj umestimo ležaj, dodamo gred in na koncu še drugo ležišče z ležajem. Ključna je poravnava osi vseh komponent ter pravilno naleganje.
